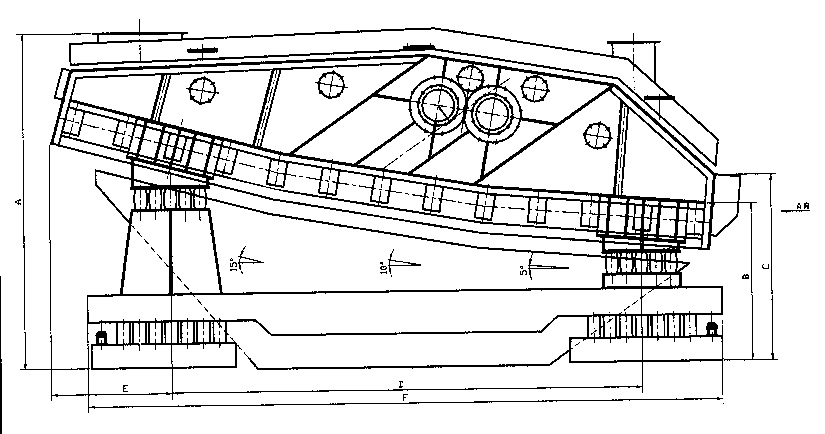

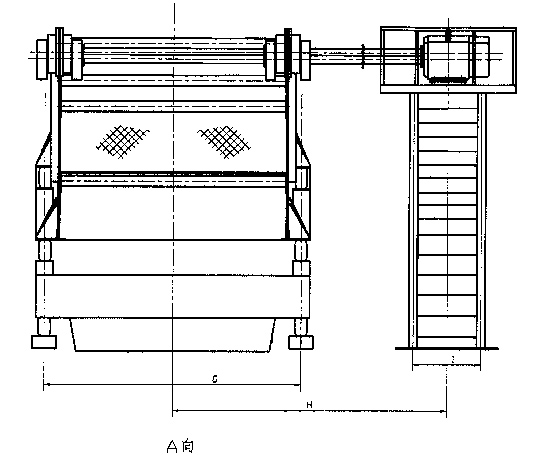

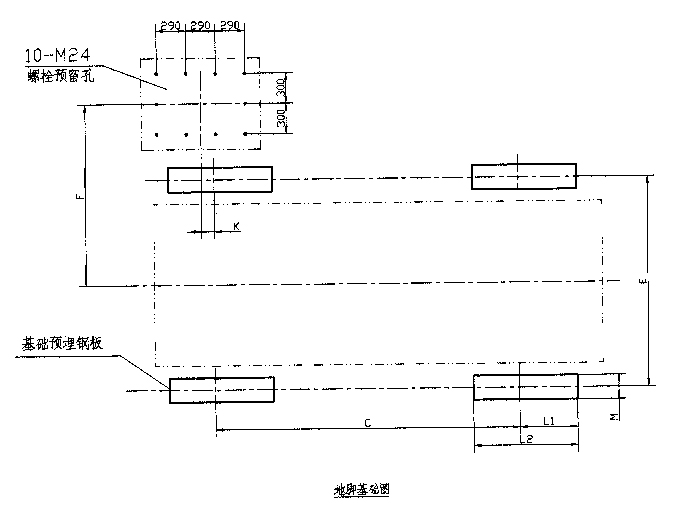

用途：　　HSZDH系列大型直线等厚振动筛是通过筛面角度变化得到物料等厚的效果。比常规筛子有处理量大，筛分效 率更强，适应于冶金、矿山等行业。　　型号说明：　　工作原理和结构特点：　　该系列筛的筛面由不同倾角的三段组成，采用法兰式激振器，由两台电机拖带作反向同步转动筛面通过角度变化， 物料在筛面各段的厚度近似相等，故称为等厚。 等厚筛分有利于物料在筛面上的向前输送、分层和 透筛，故比普通直线筛有较大的处理量和较高的筛分效率。而当相同的处理量和相同的筛分效率时，等厚筛具　　有较小的筛分面积，能节约投资。　　该系列振动筛由筛箱、法兰式激振器、隔振系统、传动装置等组成，筛板材质采用耐磨铸钢。激振器的偏　　心块加有配重块，用户可根据物料和生产量调整激振力。　　安装与调试：　　安装前，要把现场基础与筛子安装图对照检查，预埋钢板的平面误差≤3mm。　　根据筛子从下到上的顺序进行安装，每一个环节都调整到初步合格的状态之后，再进行下一环节的安装。　　筛子安装完毕，调整好相对位置，一次与二次减振弹簧均呈垂直状态，电动机轴线应低于的激振轴线3-5mm，再把电机支架、弹簧底座与预埋钢板点焊焊牢。要求两台电机转向必须相反，激振器偏心块处于同一相位。振动筛空载运行5-8小时，要求筛体运行平稳，无横摆与异常响声。运行试验结束后应检查筛板、激振器的紧固状况。　　使用与维护：　　筛机应避免带料启动，使用前清理筛机周围及机上杂物。　　在筛子工作过程中，如发现运转不平稳，有异常声音或其他不正常状况时，应立即停车检查。　　经常检查螺栓连接情况，若有松动立即拧紧。　　激振器使用和维护应参照产品说明书。按时更换油脂清洗轴承。　　弹簧易积聚粉尘杂质，影响弹簧正常工作，应经常清洗。　　规格型号与技术参数：型号筛面规格mm×mm分级点振幅mm振频r/min处理量t/h筛分效率%功率kw筛面倾角（°）头部中部尾部HSZDH30903000×90005～208～10800300～800852×4515105HSZDH25752500×75005～208～10800200～500852×3015105HSZDH20602000×6000510～15850150～200852×1515105　　外形尺寸：型号主要尺寸mmABCDEFGHIJKMHSZDH3090410516541993712813749661350034001200428534003500HSZDH2575343514381868542513247803290028701000335028702900HSZDH206036641275172347758176352245027001200305027002450
